Eigenbau PV-Modul für das Laden von Handys
Baubeschreibung:
Als Basismaterial wird eine OSB-Platte verwendet,
die wasserfest verleimt ist. Auf der Oberseite wird ein weißer Karton geklebt.
Rundherum wird ein Aluprofil befestigt, wobei sich auf der Oberseite ein 4mm
Bereich zum Ausgießen mit Epoxyharz übrig bleibt.
Danach werden mit einem Silikonkleber die Aluprofile am Rand abgedichtet, dass
beim Ausgießen kein Harz ausrinnt.
Die Siliziumzellen werden mit einem Lötband zu einzelnen Reihen verlötet. In
Serie wird immer die obere Seite mit der Unterseite der nächsten verlötet.
Die zusammengelöteten Reihen werden dann mit Klebepunkten fixiert. Die Reihen
werden dann mit dem Lötbandband verbunden, ebenso die Anschlüsse zur Rückseite.
(2mm Bohrung). Nach Fixierung der Anschlüsse auf der Rückseite die Bohrung
wieder abdichten.
Nach Kontrolle wird das Modul mit Epoxyharz ausgegossen. Nach 2 Tagen kann kann
man das Modul schon testen.

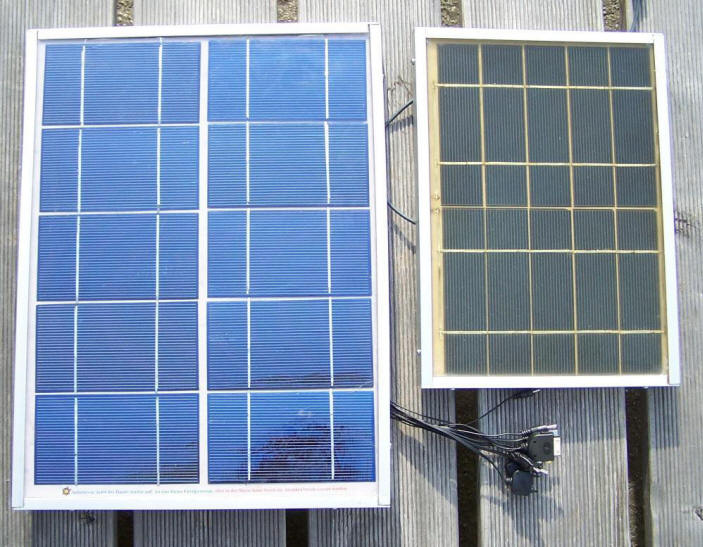

Die Module auf dem Bild bestehen aus 2 Reihen zu
je 5 Zellen. Die Spannung beträgt 5,1V. (klein 10 und groß 18
Watt)
Die Anschlüsse sind mit USB-Buchsen versehen, wobei jedes USB-Ladekabel
angeschlossen werden kann.
